Ang balkonahe ay maaari ding bumuo ng kuryente: Balcony PV Mounting system ay nagpapailaw sa bawat pader sa lungsod

Mga bagong posibilidad para sa mga balkonahe sa lunsod

Sa bakal at kongkretong kagubatan ng mga modernong lungsod, ang mga balkonahe ay madalas na nakikita bilang isa sa ilang "mga butas sa paghinga". Sa mga lungsod na may matataas na gusali at masikip na mapagkukunan ng lupa, ang mga tao ay sabik para sa mas natural at berdeng mga espasyo. Ngunit sa parehong oras, ang pagkonsumo ng enerhiya at presyon sa kapaligiran ay nag-iipon din sa mga lungsod. Kung paano maghanap ng isang pambihirang tagumpay sa malinis na enerhiya sa isang limitadong espasyo ay nagiging isang mahalagang isyu na kinakaharap ng urban sustainable development.

Sa mga nagdaang taon, kasama ang pandaigdigang pagbabagong-anyo ng enerhiya at ang panukala ng "carbon peak at carbon neutrality" na mga layunin, ang photovoltaic power generation, bilang isa sa mga pinaka-promising na anyo ng malinis na enerhiya, ay unti-unting tumatagos mula sa malalayong photovoltaic power station at malalawak na bubong sa kanayunan hanggang sa mga pangunahing tirahan ng mga lungsod. Ang mga balkonahe, bilang isang panlabas na espasyo na pag-aari ng halos bawat sambahayan, ay nagsisimula nang muling suriin - hindi na ito isang sulok lamang para sa pagpapatuyo ng mga damit at pagtatanim ng mga berdeng halaman, ngunit mas malamang na maging isang maliit, nababaluktot at mahusay na "micro power station".

Bakit naging bagong harapan ang urban balcony para sa photovoltaics? Sa isang banda, ang tradisyonal na rooftop photovoltaic ay nahaharap sa maraming paghihigpit sa matataas na gusali ng tirahan sa mga lungsod, na nagpapahirap sa karamihan ng mga residente sa lunsod na tamasahin ang mga benepisyo ng photovoltaics. Bilang isang puwang na malayang makokontrol ng bawat sambahayan, ang balkonahe ay may mahusay na accessibility at flexibility, at may natural na "energy autonomy". Sa kabilang banda, ang espasyo sa harapan ng mga balkonahe sa lunsod ay napabayaan nang mahabang panahon. Sa katunayan, nakakatanggap sila ng maraming lateral na sikat ng araw. Kung magagamit ang mga ito nang makatwiran, mayroon silang malaking potensyal.

Ito ay sa kontekstong ito na ang isang bagong photovoltaic solusyon, ang Balcony PV Mounting system , ay nabuo. Ang ganitong uri ng sistema ay batay sa magaan at mataas na lakas na materyales. Sa pamamagitan ng matatag na koneksyon sa balcony guardrail at pader, ang mga photovoltaic na bahagi ay maaaring mai-install nang matatag sa balkonahe o kahit na sa harapan. Higit sa lahat, ang ganitong uri ng system ay gumagamit ng modular na disenyo at mga adjustable na angle bracket, na hindi lamang umaangkop sa iba't ibang istruktura ng gusali, kundi pati na rin dynamic na ino-optimize ang power generation angle ayon sa mga kondisyon ng sikat ng araw, na lubos na nagpapabuti sa light energy utilization efficiency ng balcony space.

Ang mas kapansin-pansin ay ang paglitaw ng balkonaheng photovoltaic system ay hindi lamang isang teknolohikal na pagbabago, ngunit ito ay tahimik na nagbabago ng relasyon sa pagitan ng mga residente ng lunsod at enerhiya. Noong nakaraan, ang mga pamilyang taga-lungsod ay mga mamimili lamang ng enerhiya. Ngayon, maaari silang maging "micro-generators" sa pamamagitan ng mga photovoltaic system ng balkonahe at lumahok sa mga distributed na network ng enerhiya. Ang pagbabagong ito ng tungkulin ay hindi lamang nakakatulong na bawasan ang mga gastos sa kuryente, ngunit pinahuhusay din ang kamalayan at pakikilahok ng mga indibidwal sa awtonomiya ng enerhiya.

Ano ang Balcony PV Mounting?

Sa tradisyunal na impresyon, ang mga photovoltaic system ay kadalasang naka-install sa mga bubong sa kanayunan, sa tuktok ng malalaking pabrika sa mga industrial park, o sa malalaking bukas na espasyo sa mga solar power station. Ang mga eksenang ito ay karaniwang may mga bukas na espasyo at magandang kondisyon ng pag-iilaw, na angkop para sa malakihang photovoltaic module laying. Gayunpaman, sa pag-unlad ng teknolohiya at pagtaas ng pangangailangan sa enerhiya sa lunsod, isang umuusbong na anyo na mas malapit sa buhay ng mga residente sa lunsod - **Balcony PV System** ay tahimik na pumapasok sa ating larangan ng paningin.

Ano ang isang balcony photovoltaic system?

Ang Balcony PV mounting, gaya ng ipinahihiwatig ng pangalan, ay isang distributed energy system na nagpapaliit at nagmo-modularize ng photovoltaic power generation system at inilalagay ito sa balkonahe o facade wall ng mga residente. Binubuo ito ng mga solar cell module, lightweight bracket, inverters, cable at safety protection device, at ang ilang system ay nagsasama rin ng mga bateryang pang-imbak ng enerhiya. Ang system ay sumisipsip ng sikat ng araw, nagko-convert nito sa direktang kasalukuyang, at pagkatapos ay nagko-convert ito sa AC power na maaaring gamitin ng tahanan sa pamamagitan ng inverter, na nagbibigay sa mga residente ng pang-araw-araw na pangangailangan ng kuryente tulad ng pag-iilaw, mga gamit sa bahay, at pag-charge.

Ang pinaka-pangunahing tampok ay na ito ay maliit at katangi-tangi, nababaluktot at madaling gamitin. Hindi tulad ng tradisyunal na malakihang photovoltaic power generation equipment, ang balcony photovoltaic system ay nakabatay sa konsepto ng "bawat sambahayan bilang isang unit" at "maaring gamitin ang bawat pader", na partikular na nilulutas ang problema na ang mga urban residences ay hindi maaaring mag-install ng photovoltaics sa isang malaking sukat, upang ang mga urban na pamilya ay maaari ding magtayo ng "mini power stations" nang nakapag-iisa.

Mga pagkakaiba sa tradisyonal na rooftop photovoltaic system

Bagama't ang balcony PV mounting at rooftop photovoltaics ay mahalagang parehong solar photovoltaic power generation, may mga halatang pagkakaiba sa pagitan ng dalawa sa aktwal na mga aplikasyon, na pangunahing makikita sa mga sumusunod na aspeto:

1.Installation space at scene adaptation

Rooftop photovoltaics: pangunahin para sa mga villa, rural residence o mababang gusaling komersyal, na may bukas, walang harang na malawak na espasyo sa bubong. Napakahusay na mga kondisyon ng pag-iilaw, na angkop para sa pag-install ng maraming mga bahagi, na hinahabol ang maximum na pagbuo ng kuryente.

Balcony PV mounting: nakaharap sa mga residente ng high-rise residential areas sa lungsod, limitado ang balcony space at iba-iba ang istraktura, na hindi angkop para sa paglalagay ng mga malalaking-lugar na photovoltaic panel. Samakatuwid, ang mga photovoltaic ng balkonahe ay mas binibigyang pansin ang mahusay na paggamit ng espasyo, tulad ng pag-install sa mga guardrail, panlabas na dingding o mga bracket ng bintana, at maaari pang i-install nang patayo sa gilid ng dingding.

2.Mga gumagamit at paraan ng paggawa ng desisyon

Rooftop photovoltaics: kadalasang kinabibilangan ng mga karapatan sa pag-aari ng bubong ng buong gusali, at kailangang i-coordinate ang komite ng may-ari o unit ng ari-arian para sa pinag-isang deployment. Ang proseso ay medyo kumplikado, na kinasasangkutan ng kolektibong paggawa ng desisyon, pag-apruba sa badyet at iba pang mga isyu.

Balcony PV mounting: naka-install sa indibidwal na balkonahe, ang may-ari ay maaaring gumawa ng mga independiyenteng desisyon nang walang kumplikadong koordinasyon. Ito ay partikular na palakaibigan sa mga indibidwal na gumagamit na naninirahan sa mga apartment at paupahang bahay, at may napakataas na kakayahang umangkop sa promosyon at kaginhawahan.

3. Kahirapan sa pag-install at paraan ng pagtatayo

Rooftop photovoltaics: nangangailangan ng isang propesyonal na pangkat ng konstruksiyon upang magsagawa ng mga pagsusuri sa istruktura, pagbabarena sa bubong, mga wiring ng system, pag-aayos ng bracket, atbp. Ang panahon ng pagtatayo ay mahaba at may tiyak na pagkagambala sa istraktura ng bahay.

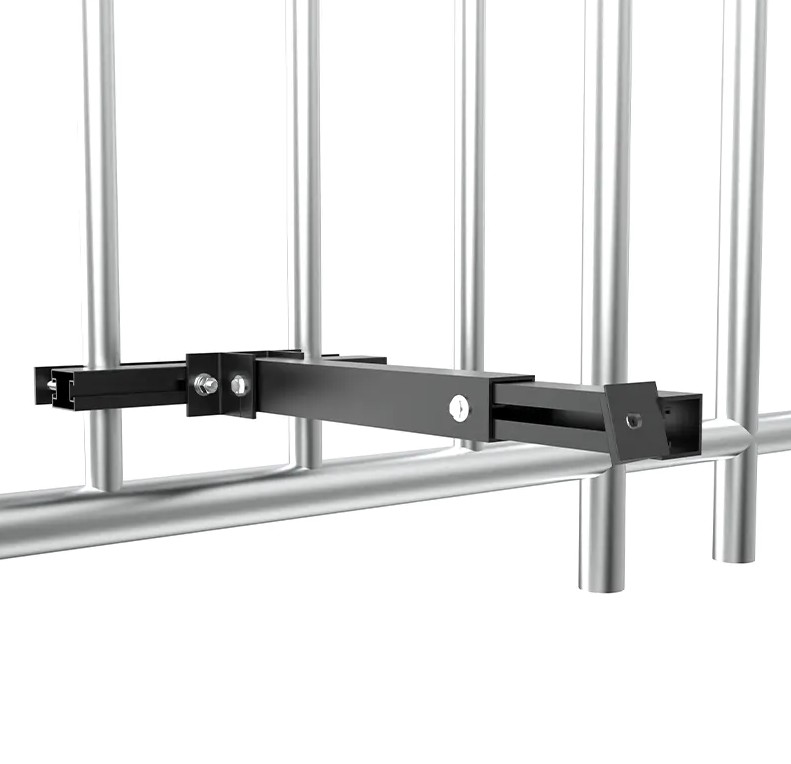

Balcony PV mounting: Ang bracket system ay gumagamit ng isang punch-free na disenyo o isang adjustable snap-on na istraktura, na naayos sa balcony guardrail o pader sa pamamagitan ng bolts, clamps, atbp. Ang konstruksiyon ay simple, at kahit ilang produkto ay sumusuporta sa "DIY installation". Ito ay tumatagal lamang ng kalahating araw upang makumpleto, na angkop para sa mga baguhan na user at indibidwal upang mabilis na ma-deploy.

4.Aesthetics at integrasyon ng arkitektura

Rooftop photovoltaics: Dahil naka-install ito sa bubong, hindi ito madaling matagpuan at kadalasan ay hindi nakakaapekto sa hitsura ng gusali. Ngunit mahirap itong ipatupad sa mga pamayanang lunsod.

Balcony PV mounting: Dahil sa lokasyon nito na malapit sa living space, dapat isaalang-alang ng system ang parehong visual na kagandahan at pagsasama ng istilo ng arkitektura. Ang kasalukuyang bagong balcony PV mounting sa pangkalahatan ay gumagamit ng mga ultra-thin na bahagi at nakatagong mga solusyon sa mga kable upang makamit ang mga function ng photovoltaic nang hindi naaapektuhan ang transparency at aesthetics ng balkonahe.

5. Mga layunin sa pagbuo ng kapangyarihan at mga sitwasyon ng aplikasyon

Rooftop photovoltaics: Karaniwang ituloy ang **high power at maximum power generation**, kumonekta sa grid para magbenta ng kuryente o makipagtulungan sa mga energy storage system, na angkop para sa full electrification at self-sufficient energy system para sa mga pamilya.

Balcony PV mounting: Pursue **low threshold start** and "use to promote production", magbigay sa mga pamilya ng pang-araw-araw na supplement sa kuryente (gaya ng ilaw, rice cooker, pagcha-charge ng mobile phone, mga router, atbp.), at maaari ding ikonekta sa grid para sa pagbuo ng kuryente, ngunit mas nakahilig ito sa "maliit na layunin" ng distributed energy replenishment at energy reduction.

balcony PV mounting: Isang hakbang tungo sa demokratisasyon ng urban energy

Ang paglitaw ng balcony PV mounting ay hindi lamang isang pagbabago sa antas ng produkto, ngunit kumakatawan din sa isang "demokratisasyon" ng mga paraan ng pagkuha ng enerhiya. Ibinababa nito ang threshold para sa pakikilahok at pinapayagan ang mga ordinaryong pamilya na makinabang mula sa malinis na enerhiya. Ang "ipinamahagi, indibidwal, batay sa sitwasyon" na solusyon sa enerhiya ay tahimik na binabalewala ang tradisyonal na supply ng enerhiya at istraktura ng demand.

Habang ang teknolohiya ay patuloy na tumatanda, ang kahusayan ng bahagi, inverter intelligence, at pagganap ng kaligtasan ng pag-mount ng PV sa balkonahe ay mabilis na bumubuti. Mula sa simpleng "isang balkonahe at dalawang panel" hanggang sa isang bagong henerasyon ng mga sistema ng produkto na may matalinong pagpapatakbo at pagpapanatili, malayong pagsubaybay, at synergy sa pag-iimbak ng enerhiya, ang pag-mount ng PV sa balkonahe ay lumilipat patungo sa isang mas matalinong, mas ligtas, at mas napapabilang na hinaharap.

Pangunahing disenyo ng bagong bracket system

Upang gawing tunay na "frontier" ng malinis na enerhiya ang urban balcony, hindi lamang ang mga mahusay na photovoltaic modules ang kailangan, kundi pati na rin ang isang flexible, stable, lightweight at safe installation platform ay dapat umasa - ito ang halaga ng balcony PV mounting. Hindi tulad ng mga tradisyunal na photovoltaic bracket na pangunahin para sa malalaking span at large-load-bearing structures sa mga bubong at lupa, ang balcony PV mounting ay nakaharap sa isang makitid, kumplikado at nababago na urban balcony environment, kaya may mahalagang pagkakaiba sa disenyo ng konsepto at pagpapatupad ng engineering.

Modular na istraktura: flexible splicing upang umangkop sa iba't ibang mga balkonahe

Ang modular na disenyo ay isang pangunahing konsepto upang mapabuti ang kahusayan sa pag-install at kakayahang umangkop sa modernong engineering. Ang modular na istraktura na pinagtibay ng balcony PV mounting ay nangangahulugan na ang buong sistema ay maaaring tipunin, palawakin o bawasan ayon sa laki, hugis at mga kinakailangan sa pag-install ng iba't ibang balkonahe tulad ng "mga bloke ng gusali".

Hindi lamang ito nagdudulot ng napakataas na flexibility sa pag-customize, ngunit ginagawang posible rin ang standardized na produksyon ng mga produkto, na lubos na nakakabawas sa mga gastos sa pagmamanupaktura at transportasyon. Kasabay nito, ang mga modular na bahagi ay karaniwang nilagyan ng mga preset na interface at mabilis na pag-install ng mga konektor. Kahit na ang mga hindi propesyonal ay maaaring kumpletuhin ang pagpupulong at pag-debug sa isang maikling panahon gamit ang mga simpleng tool, na lubos na nagpapadali sa proseso ng pag-install.

Bilang karagdagan, ang bentahe ng modularity ay nakasalalay sa muling paggamit nito at nababakas na kadaliang kumilos. Para sa mga umuupa o panandaliang residente, ang balcony PV ay hindi na isang "fixed investment", ngunit isang set ng mga berdeng asset na maaaring kunin at magamit muli. Pagkatapos lumipat, kailangan lamang itong muling buuin ayon sa istruktura ng bagong balkonahe at maaari itong magamit muli.

Magaang materyal: balanse sa pagitan ng mataas na lakas at kaligtasan sa lunsod

Dahil malapit ang espasyo sa balkonahe sa kapaligiran ng pamumuhay at limitado ang kapasidad na nagdadala ng pagkarga sa istruktura, dapat na parehong magaan at malakas ang pag-mount ng PV sa balkonahe, nang hindi nadaragdagan ang pasanin sa balkonahe habang tinitiyak ang kaligtasan. Para sa kadahilanang ito, ang kasalukuyang pangunahing mga produkto ay kadalasang gumagamit ng mataas na lakas na aluminyo haluang metal o rust-proof hot-dip galvanized steel bilang pangunahing materyal.

Ang mga bentahe ng aluminum alloy bracket ay kinabibilangan ng:

*Magaan na timbang: Ang densidad ay isang-katlo lamang ng densidad ng bakal, na lubos na nakakabawas sa pagkarga sa balkonahe;

* Malakas na paglaban sa kaagnasan: Angkop para sa mahalumigmig at maulan na panlabas na kapaligiran;

* Nakokontrol na lakas: Pagandahin ang structural strength sa pamamagitan ng disenyo ng profile para matiyak ang pangmatagalang katatagan;

* Magagandang hitsura: Ang ibabaw ay makinis pagkatapos ng paggamot sa anodizing, na mas nakaayon sa modernong istilo ng balkonahe.

Ang mga bentahe ng rust-proof steel bracket ay:

* Lubhang mataas na katatagan ng istruktura: angkop para sa paglaban sa mataas na pagkarga ng hangin;

* Mahabang buhay ng serbisyo: ang galvanized layer ay maaaring epektibong maiwasan ang kalawang at oksihenasyon;

* Nakokontrol na gastos: angkop para sa mga user na may mataas na pangangailangan sa ekonomiya.

Ang dalawang uri ng mga materyales ay maaaring mapili ayon sa mga pangangailangan ng gumagamit, kapaligiran ng klima at badyet. Gumagamit pa nga ang ilang mga high-end na system ng carbon fiber composite na materyales upang higit na mapabuti ang tibay at aesthetics, at i-promote ang pag-mount ng PV sa balkonahe upang maging mas magaan, mas malakas at mas environment friendly.

Multi-scenario adaptation: umangkop sa iba't ibang balcony at wall environment

Malaki ang pagkakaiba-iba ng mga anyo ng balkonahe ng mga gusaling tirahan sa lunsod. Maaaring semi-enclosed ang mga ito, may mga glass enclosure, o may cantilevered railings o naka-embed na platform. Samakatuwid, ang isa sa mga pangunahing hamon ng pag-mount ng PV sa balkonahe ay upang makamit ang mataas na kakayahang umangkop sa magkakaibang mga sitwasyon.

Upang makayanan ang mga kumplikadong kinakailangan sa pag-install, ang mga advanced na bracket system ng balkonahe ay karaniwang may mga sumusunod na tampok ng disenyo:

1. Opsyonal ang maramihang paraan ng pag-aayos

Maaari itong ligtas na ikonekta sa mga istruktura tulad ng mga railing ng balkonahe, dingding, sahig, at mga gilid ng flower bed sa pamamagitan ng mga bolts, clamp, clip na hugis-U, adjustable na paa, atbp. Sinusuportahan ng ilang system ang disenyong walang suntok, na partikular na angkop para sa mga sitwasyon kung saan hindi pinapayagan ang mga pagbabago sa istraktura ng gusali, tulad ng paupahang pabahay o high-end na komersyal na pabahay.

2.Iangkop sa iba't ibang anggulo at direksyon

Maaaring isaayos ng bracket ang anggulo ng pagtabingi at direksyon ng pag-ikot upang tumugma sa mga balkonaheng may iba't ibang oryentasyon sa timog-silangan, hilagang-kanluran, at hilagang-silangan upang mapabuti ang paggamit ng liwanag. Ang ilang mga system ay may built-in na fine-tuning na mga joint o gear locking structure, at ang mga user ay maaaring mag-fine-tune ng anggulo ng mga bahagi ayon sa pana-panahong sikat ng araw upang higit na ma-optimize ang kahusayan sa pagbuo ng kuryente.

3. Tugma sa patayo at pahilig na pag-install

Hindi lamang ito maaaring i-install nang pahalang sa balcony railing, ngunit sinusuportahan din nito ang maraming paraan ng pag-install tulad ng vertical wall attachment at oblique window hanging, at maaari pa ring i-convert sa isang "external micro power station" upang ganap na maisaaktibo ang balkonahe at facade space.

4.Co-designed na may ultra-manipis na photovoltaic modules

Maraming balcony PV mounting sa merkado ang kasalukuyang idinisenyo para sa mga ultra-manipis at magaan na mga module, na kahit na mas manipis kaysa sa mga ordinaryong salamin na bintana at mas magaan ang timbang, na tinitiyak na walang pakiramdam ng pang-aapi sa balkonahe. Kasabay nito, ang mga module na ito ay may mas malakas na light transmittance at mas angkop para sa pagpapanatili ng bentilasyon ng balkonahe at mga pangangailangan sa pag-iilaw.

Ang bawat pader ay maaaring makabuo ng kuryente: mga flexible na sitwasyon sa pag-install

Kapag pinag-uusapan natin ang photovoltaic power generation, ang unang reaksyon ay kadalasang "bubong" - maayos na nakaayos ang mga solar panel na nagniningning sa araw. Gayunpaman, sa mga lungsod kung saan ang bawat pulgada ng lupa ay mahalaga, ang tradisyunal na "power generation roof" ay hindi madaling makuha. Ang mga matataas na gusali ng tirahan, siksik na komunidad, at mga gusaling may kumplikadong mga karapatan sa ari-arian ay kadalasang ginagawa rooftop nakakatakot ang photovoltaics.

Ang pagtaas ng balcony PV ay lumalabag sa limitasyon sa espasyo. Sa pamamagitan ng mga bagong bracket system at ultra-lightweight na mga bahagi, halos bawat dingding, bawat balkonahe, at maging ang gilid na espasyo sa labas ng bintana ay maaaring maging isang "bagong site" para sa pagbuo ng kuryente. Ito ay isang deconstructive innovation ng urban energy system - ginagawang "activated" ang vertical space mula sa "hindi pinansin".

Maaaring makamit ang pagbuo ng kuryente sa iba't ibang direksyon: Huwag hayaang sayangin ng araw ang isang pader

Ang mga tradisyunal na photovoltaic system ay madalas na naka-deploy lamang sa direksyong timog upang ituloy ang maximum na kahusayan sa paggamit ng sikat ng araw. Ngunit para sa balcony PV, ito ay hindi lamang tungkol sa pag-maximize ng power generation, kundi pati na rin sa pag-maximize ng available na espasyo at flexibility. Ang bagong bracket system at disenyo ng bahagi ay nagbibigay-daan sa kahit na mga pader na nakaharap sa hilaga, silangan, at kanluran na magkaroon ng ilang partikular na halaga ng pagbuo ng kuryente.

Ito ay dahil sa tatlong teknikal na kadahilanan:

1. Naaayos na anggulo na disenyo

Sinusuportahan ng modernong bracket system ang pag-ikot at pagkiling ng mga photovoltaic module sa loob ng isang tiyak na hanay ng anggulo, tulad ng pagsasaayos mula sa patayong pader patungo sa isang 30-degree na pagkahilig, upang mas mahusay na makatanggap ng pahilig na liwanag at makabawi para sa magaan na kawalan ng hindi nakaharap sa timog na mga balkonahe.

2.High-efficiency monocrystalline PERC o N-type na mga module

Ang bagong henerasyon ng mga high-efficiency na photovoltaic module ay maaari pa ring magpanatili ng mataas na rate ng conversion sa mahinang liwanag at nakakalat na liwanag na kapaligiran. Kahit na ang araw ay bias sa silangan sa umaga at bias sa kanluran sa hapon, malaki ang power generation na maaaring maipon sa buong araw.

3.Intelligent na inverter at micro-inverter system

Ang intelligent inverter ay maaaring awtomatikong ayusin ang output power ayon sa liwanag na kondisyon ng bawat bahagi. Kahit na isang solong photovoltaic panel lamang ang iluminado, ang power generation nito ay hindi "i-drag pababa" ng ibang mga bahagi. Ito ang kahalagahan ng "micro-inverter" system. Ginagawa nitong ang power generation plan ng one piece sa east wall at one piece sa west wall ay mayroon ding praktikal na benepisyo.

Balkonahe - mula sa isang sulok sa paglilibang hanggang sa isang "micro power station"

Ang balkonahe ay isa sa ilang mga puwang sa mga tirahan sa lunsod na maaaring direktang makipag-ugnayan sa labas ng mundo. Noong nakaraan, ito ay isang lugar para sa pagpapatuyo ng mga damit, pag-inom ng tsaa, at pagtatanim ng mga bulaklak, ngunit ngayon, ang balkonahe ay nagiging ang pinaka-angkop na "strategic outpost" para sa pag-deploy ng photovoltaics.

Mga site ng pag-install ng maraming antas:

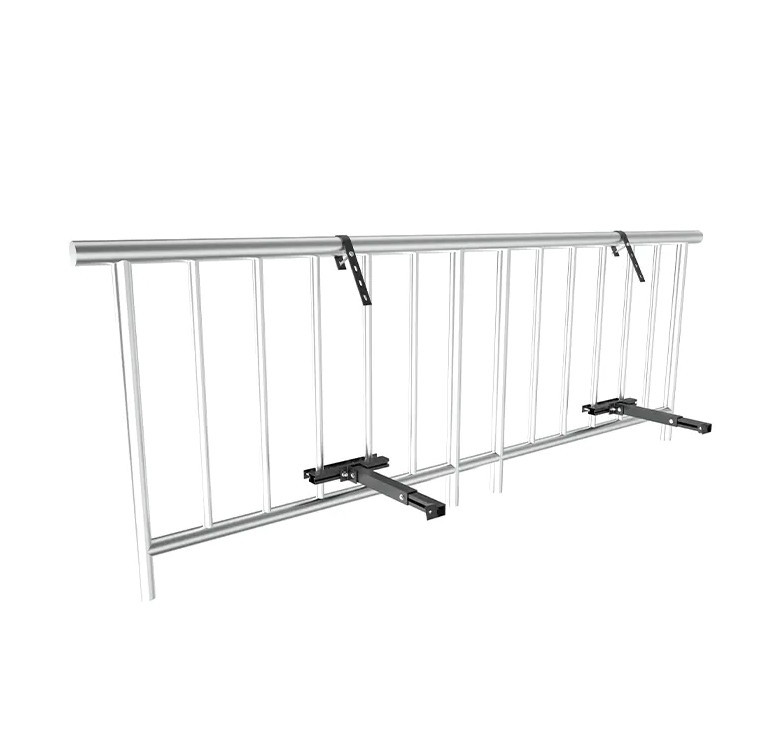

*Bantayan ng balcony: ang mga pahalang na bracket ay maaaring isabit upang mag-install ng 1-2 module nang hindi naaapektuhan ang larangan ng paningin;

* Itaas na gilid ng balkonahe: gumamit ng L-shaped o hilig na mga bracket upang ibuka ang mga module palabas sa isang tiyak na anggulo;

* Balcony side wall: partikular na angkop para sa patayong pag-aayos ng magaan na mga module upang bumuo ng isang "photovoltaic curtain wall";

* Flower bed o air conditioning position: ginawang foot installation foundation para magamit ang blind spot ng espasyo;

Lalo na sa balkonaheng nakaharap sa timog, ang mga module ay hindi lamang makakabuo ng kuryente, ngunit gampanan din ang papel na ginagampanan ng sunshade, pagkakabukod ng init, at pagbutihin ang pagkapribado ng balkonahe, pagpatay ng dalawang ibon gamit ang isang bato, na tunay na ginagawang ang balkonahe mula sa isang "platform ng pagtingin" sa isang "functional platform".

Gilid sa labas ng bintana: ang maliit na espasyo ay mayroon ding mahusay na paggamit

Maraming residente ang maaaring walang balkonahe, ngunit isang bintana lamang. Ngunit hindi ito nangangahulugan na hindi sila maaaring lumahok sa takbo ng balcony PV. Ang isang uri ng maliit na hanging device na idinisenyo para sa "edge space sa labas ng window" ay lumitaw sa bagong henerasyon ng mga bracket system. Kasama sa mga pangunahing tampok ang:

*Hindi na kailangang mag-punch ng mga butas, walang pinsala sa istraktura, naayos sa gilid ng bintana o ilalim na gilid sa pamamagitan ng mga adjustable hook;

* Ultra-manipis na disenyo ng bahagi, ang kapal ay mas mababa lamang sa kalahati ng mga tradisyonal na bahagi, na tinitiyak ang kaligtasan;

* Natitiklop o naiimbak na disenyo, na angkop para sa pansamantalang paggamit o flexible na pag-deploy ng mga nangungupahan;

Angkop ang device na ito para sa mga user gaya ng mga dormitoryo ng mag-aaral, lumang komunidad, at panandaliang paupahang pabahay. Kahit na mayroon lamang 0.5 square meter na lugar ng pag-install, maaari itong "magpasok ng isang photovoltaic leaf".

Panlabas na facade photovoltaic: Ang balat ng gusali ay maaari ding makabuo ng kuryente

Sa pagbuo ng konsepto ng pagtatayo ng photovoltaic integration, parami nang parami ang mga gusali sa lunsod na nagsisimulang tuklasin ang mga paraan upang direktang gawing isang platform ng produksyon ng enerhiya ang panlabas na pader. Sa larangan ng balcony PV, ang ideyang ito ay isinusulong sa civilian end sa maliit at murang paraan.

Mga highlight ng disenyo ng kumbinasyon ng bracket at panlabas na dingding:

* Vertical mounting bracket: Ikabit ang photovoltaic module sa panlabas na dingding tulad ng isang painting, na maaaring makabuo ng kuryente at pampalamuti;

* Curtain wall integrated bracket: Pinagsamang disenyo na may salamin o metal na panlabas na dingding upang makamit ang invisible power generation;

* Dobleng salamin na kumbinasyon ng module: Ito ay may mga translucent na katangian, hindi hinaharangan ang liwanag, at may magandang epekto;

Ang pag-promote ng ganitong uri ng sistema ay hindi lamang nagpapabuti sa pag-andar ng gusali, ngunit pinahuhusay din ang "berdeng imahe" ng mga gusali sa lunsod. Mahuhulaan na sa hinaharap, ang mga harapan ng matataas na apartment, mga gusali ng opisina, at mga lumang lugar ng tirahan ay maaaring maging bahagi ng daluyan ng pagbuo ng kuryente.

Extension ng halaga ng mga flexible na sitwasyon ng application

Ang bawat pader ay maaaring makabuo ng kuryente, na nangangahulugan na tayo ay lumilipat mula sa "sentralisadong enerhiya" patungo sa panahon ng "naipamahagi na enerhiya". Ang Balcony PV ay ang tulay ng proseso ng pagbabagong ito:

* Para sa mga indibidwal na sambahayan: nangangahulugan ito ng mas mababang singil sa kuryente at higit na kalayaan;

* Para sa mga lumang lugar ng tirahan: nangangahulugan ito ng pag-upgrade sa mga luntiang komunidad nang hindi nire-renovate ang mga bubong;

* Para sa pangkalahatang pamamahala ng enerhiya sa lunsod: nangangahulugan ito ng unti-unting pagpapahusay ng mga distributed controllable power supply network, na tumutulong na bawasan ang grid load at pahusayin ang mga kakayahan sa regulasyon ng peak-valley;

Ito ay hindi lamang isang muling pagtatayo ng istraktura ng enerhiya, ngunit isa ring pagbabago sa pamumuhay ng mga residente.

Ang sikreto sa pagpapabuti ng kahusayan sa pagbuo ng kuryente: angle-adjustable na disenyo

Alam nating lahat na ang anggulo ng sikat ng araw ay direktang tumutukoy sa kahusayan ng pagbuo ng kuryente ng mga photovoltaic modules. Kung gusto mong "mag-sun" ng mas maraming kuryente, dapat mong gawing patayo ang mga solar panel sa direksyon ng sikat ng araw hangga't maaari. Para sa tradisyonal na rooftop photovoltaics, ito ay karaniwang nakakamit sa pamamagitan ng isang beses na setting ng anggulo sa panahon ng pag-install, ngunit sa isang micro space tulad ng isang balkonahe, ang isang nakapirming anggulo ay hindi palaging ang pinakamahusay na pagpipilian.

Samakatuwid, ang anggulo-adjustable na disenyo ay naging isang pangunahing pagbabago sa balcony PV mounting system . Hindi lamang nito pinapayagan ang mga gumagamit na ayusin ang anggulo ng pagtabingi ng module ayon sa panahon o oryentasyon, ngunit maaari ring makuha ang sikat ng araw sa maximum na lawak sa kumplikadong kapaligiran ng mga gusali sa lunsod sa pinaka-kakayahang umangkop na paraan, sa gayon makabuluhang pagpapabuti ng kahusayan sa pagbuo ng kuryente.

Bakit napakahalaga ng anggulo?

Binabago ng araw ang "taas" nito sa buong taon at gumagalaw sa buong araw. Ang anggulo ng sikat ng araw ay katamtaman sa tagsibol at taglagas, mataas sa tag-araw, at mababa sa taglamig. Sa isang fixed-angle photovoltaic system, kung ang anggulo ng pagtabingi ay masyadong lumihis mula sa anggulo ng solar radiation, hahantong ito sa pagbaba ng epektibong liwanag at pagbaba sa kahusayan sa pagbuo ng kuryente.

Ipinapakita ng data na para sa bawat 10 degrees deviation mula sa pinakamainam na anggulo, ang power generation efficiency ay bumababa ng humigit-kumulang 3%\~5% sa average; kung ang pinakamainam na anggulo ay mapapanatili sa buong taon, ang kabuuang pagbuo ng kuryente ay maaaring tumaas ng **10%\~25%**, na isang napakalaking pakinabang para sa micro balcony system.

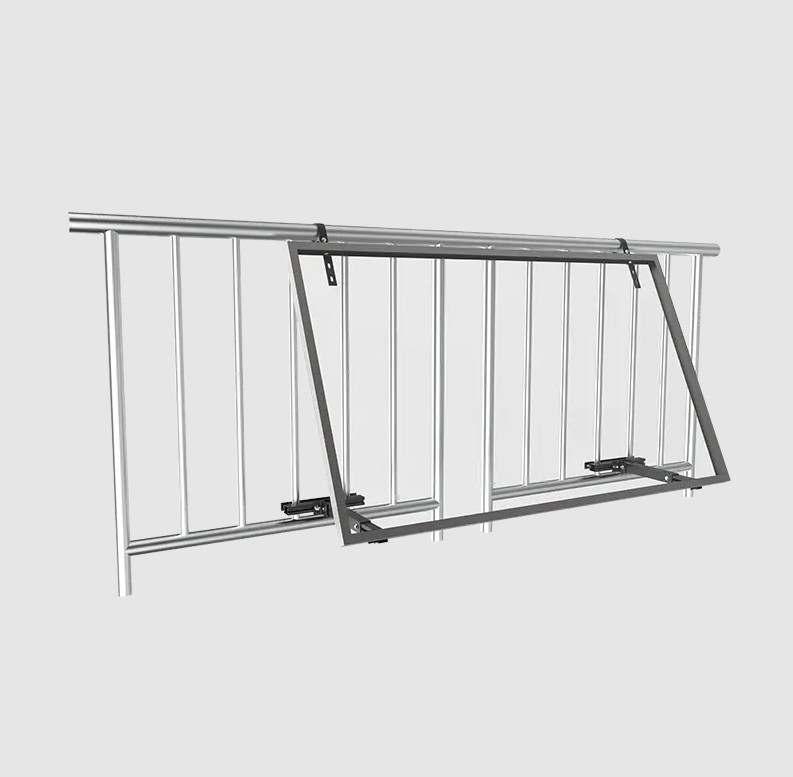

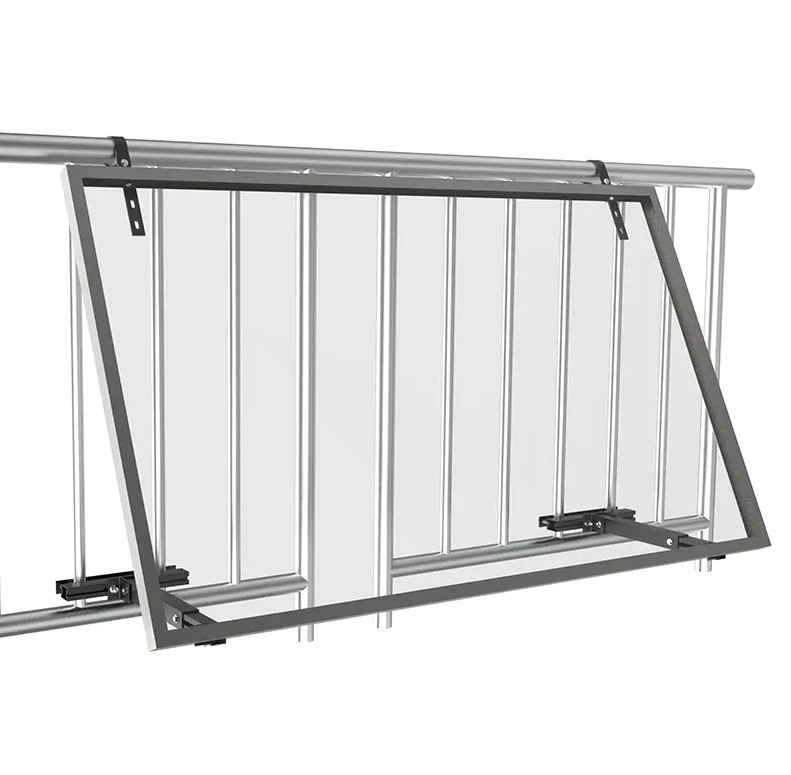

Istraktura at prinsipyo ng angle-adjustable bracket

Gumagamit ang angle-adjustable na bracket ng isang partikular na mekanikal na istraktura upang paganahin ang bahagi na paikutin o flexible na tumagilid sa loob ng isang partikular na hanay.

Kasama sa mga karaniwang disenyo ang:

1.Gear-locked bracket

Ang tilt angle ay maaaring maayos sa mga unit na 10° sa pamamagitan ng pagsasaayos ng fulcrum gamit ang gear-type scale. Pagkatapos ng pagsasaayos, ang istraktura ay matatag at may magandang wind resistance.

2.Multi-hole pin bracket

Ang bracket ay may maraming butas, at ang mga user ay maaaring magpasok ng mga pin upang ayusin ito sa kaukulang anggulo kung kinakailangan. Ang mga bentahe ay pagiging simple at mababang gastos.

3. Istraktura ng pagsasaayos ng anggulo ng slide ng tren

Ang kumbinasyon ng mga sliding guide rails at spiral adjustment rods ay makakamit ang tuluy-tuloy na pagsasaayos ng anggulo, na angkop para sa mga high-end na application na sensitibo sa liwanag.

4.Awtomatikong light tracking microsystem (isang maliit na bilang ng mga high-end na modelo)

Gumamit ng mga light sensor upang ayusin ang anggulo sa real time, katulad ng "mga sunflower", ngunit ang gastos ay mataas at hindi pa malawakang na-promote sa mga eksena sa balkonahe ng bahay.

Isinasaalang-alang ng mga disenyong ito ang mga limitasyon sa espasyo ng balkonahe. Sa batayan ng pagtiyak ng magaan na istraktura at madaling operasyon, ang kaginhawahan ng pagsasaayos ng gumagamit at ang katatagan ng system ay na-maximize.

Paano ayusin ang anggulo ayon sa panahon?

Ang isang simpleng tuntunin ng hinlalaki ay:

Ang pinakamagandang anggulo ng pagtabingi ≈ lokal na latitude ± pana-panahong anggulo ng pagwawasto

Para sa mga balkonaheng nakaharap sa timog, ang pagsasaayos na ito ay napaka-epektibo; para sa mga balkonaheng nakaharap sa silangan o kanluran, maaaring isaayos ang anggulo at direksyon upang ma-optimize ang anggulo ng pagtanggap ng liwanag sa umaga o hapon.

Kahit na 2\~3 beses lang itong i-adjust sa isang taon, maaari itong magdala ng taunang average na pagtaas ng power generation na higit sa 10%, lalo na sa hilaga o mga lugar na may malinaw na pagbabago sa liwanag, mas makabuluhan ang benepisyong ito.

Paano gumagana ang mga ordinaryong gumagamit?

Maraming tao ang nag-aalala: Hindi ako electrician, maaari ko bang patakbuhin ang mga bracket na ito? Sa katunayan, idinisenyo ng modernong balcony PV mounting system ang mekanismo ng pagsasaayos ng anggulo upang maging napakasimple, at magagawa ito ng mga ordinaryong user nang mag-isa:

Ang pagsasaayos ng anggulo ay nangangailangan lamang ng isang wrench o hexagonal na tool, at ang oras ng operasyon ay nasa loob ng 10 minuto;

Ang manwal ay nilagyan ng gabay sa anggulo, kahit na may sukat at isang inirerekomendang seasonal angle chart;

Nagbibigay ang ilang negosyo ng "mga pakete ng serbisyo sa pagsasaayos ng pana-panahong anggulo", kung saan bumibisita ang mga propesyonal na technician dalawa hanggang tatlong beses sa isang taon upang regular na i-optimize ang anggulo ng pagtabingi para sa mga user. Ito ay isang maalalahanin na extension ng serbisyo para sa mga matatanda o residente na hindi komportable na gawin ito.

Ang praktikal na kahalagahan ng urban "light chasers"

Sa mga sistema ng PV ng balkonahe ng lunsod, ang lugar ng bawat bahagi ay limitado, kaya mas mahalaga na pisilin ang maximum na kahusayan sa pagbuo ng kuryente sa "lugar ng yunit". Ang angle adjustable na disenyo ay nagbibigay lamang ng posibilidad ng pinong pagsasaayos na ito.

*Para sa mga indibidwal: nangangahulugan ito ng mas mataas na pagbabalik at mas maikling panahon ng pagbabayad;

* Para sa system: nangangahulugan ito ng pangkalahatang katatagan at kahusayan;

* Para sa urban energy network: ang pagpapabuti ng power generation capacity ng bawat micro-station ay isang mas malakas na link sa distributed energy system;

Sa madaling salita, ang pagsasaayos ng anggulo ay hindi lamang isang teknikal na detalye, kundi isang manipestasyon din ng pamamahala ng enerhiya sa lunsod.

Huwag mag-alala para sa matataas na gusali sa mga lungsod: windproof at anti-fall na disenyo ng kaligtasan

Sa mga lungsod na may matataas na gusali, maraming residente ang sabik na subukan ang balcony PV, ngunit kadalasan ay napigilan ng isang praktikal na problema: malakas ang mataas na hangin, sasabog ba ang mga solar panel? Ligtas ba ito?

Ito ay isang napaka-makatwirang alalahanin. Kung mas mataas ang sahig, mas malaki ang bilis ng hangin, at mas malaki ang lugar na nakalantad sa hangin ng harapan ng gusali. Sa sandaling hindi ito maayos na naayos, hindi lamang ang mismong kagamitan ang masisira, ngunit maaari rin itong magdulot ng malubhang aksidente sa kaligtasan. Lalo na sa mahangin na mga lugar o mga lugar na may madalas na bagyo, ang windproof at anti-fall na mga kakayahan ng balcony PV system ang naging pangunahing pagsasaalang-alang.

Sa kabutihang palad, sa pag-unlad ng teknolohiya at pagpapabuti ng mga pamantayan, ang bagong balcony PV mounting system ay matagal nang isinama ang "kaligtasan" sa disenyo ng DNA nito, at sa pamamagitan ng iba't ibang detalye ng istruktura at pag-optimize ng materyal, tinitiyak nito na maaari itong maging kasing tatag ng isang bundok kahit na sa mataas na kapaligiran ng lungsod.

Gaano kalaki ang high-altitude wind pressure?

Tingnan muna natin ang isang data: Sa ilalim ng normal na kondisyon ng panahon, ang bilis ng hangin sa mga sahig sa itaas ng 10 ay maaaring 30%~50% na mas mataas kaysa sa lupa; sa malakas na hangin, ang agarang presyon ng hangin sa mga gusaling nasa itaas ng 20 palapag ay maaaring umabot sa 400~800 Pa o mas mataas pa. Katumbas ito ng tuloy-tuloy na tensile force na 40\~80 kg kada metro kuwadrado. Kung ang istraktura ay hindi matatag, may panganib na mahulog.

Samakatuwid, kapag nagdidisenyo ng isang balkonaheng photovoltaic system, kinakailangan na magsimula sa tatlong aspeto ng mga materyales, istraktura, at paraan ng koneksyon upang matiyak na mayroon itong kakayahang labanan ang presyon ng hangin at mga panganib sa pagkahulog sa mahabang panahon.

Wind-lock system: gawing "masikip at hindi maluwag" ang bracket

Sa moderno balcony PV mounting system s, ang istraktura ng wind-lock (Wind-lock Bracket) ay karaniwang ipinakilala. Ito ay isang multiple clamping at clamping na mekanismo upang matiyak na ang mga bahagi ay hindi manginig, aangat o madulas sa ilalim ng pagkilos ng hangin.

Kasama sa mga karaniwang disenyo ang:

*Double-layer pressure strip locking: Ang itaas at ibabang bahagi ng component frame ay naayos na may mga pressure strip, na hindi lamang pinindot ang panel, ngunit pinapahusay din ang katatagan ng pangkalahatang frame;

* Mechanical tooth-biting buckle: Ang bracket main beam at ang installation arm ay konektado sa pamamagitan ng "biting structure", at ang lock ay pinindot nang mas mahigpit at mas mahigpit sa ilalim ng malakas na hangin;

* Anti-loosening nut spring washer combination: Gumamit ng mga fastener na may shockproof na performance, na hindi madaling lumuwag kahit na may pangmatagalang vibration;

* Invisible hinge structure: Ang ilang adjustable na angle bracket ay naka-embed na may mga bisagra sa pamamagitan ng rotating shaft, at isang bayonet ang nakatakda, na madaling ayusin at tinitiyak ang lakas ng pag-aayos.

Ang konsepto ng disenyo ng mga istrukturang ito ay katulad ng sa mga bahagi ng pakpak ng sasakyang panghimpapawid o mga konektor ng tulay, na tinitiyak na walang pagluwag o pagkasira sa punto ng konsentrasyon ng stress, sa gayon ay epektibong lumalaban sa patuloy na presyon at biglaang epekto na dulot ng malakas na hangin.

Anti-fall device: maraming garantiya, walang nakatagong panganib

Bilang karagdagan sa proteksyon ng hangin, kinakailangan din upang maiwasan ang "pagbagsak". Lalo na sa matataas na gusali, kapag bumagsak ang photovoltaic na kagamitan na naka-install sa balkonahe, ang mga kahihinatnan ay magiging mapaminsala. Samakatuwid, ang mga modernong sistema sa pangkalahatan ay may pangalawang mekanismo ng proteksyon para sa anti-pagbagsak.

Ang mga pangunahing bahagi ay kinabibilangan ng:

* Hindi kinakalawang na asero na anti-fall cable: Ang bawat photovoltaic panel o bracket ay konektado sa balcony body sa pamamagitan ng stainless steel cable. Kahit na ang pangunahing pag-aayos ay hindi sinasadyang lumuwag, maaari rin itong gumanap ng papel ng isang "lubid ng kaligtasan" upang maiwasan ang pagkahulog.

* Self-locking hook system: Katulad ng hook structure na ginagamit ng mga high-altitude na manggagawa, awtomatiko itong nagla-lock sa balcony guardrail o wall structure kapag naka-install ang component. Kapag nagbago ang load, awtomatiko itong nagla-lock para mapahusay ang kalabisan na kaligtasan.

* Limitahan ang disenyo ng bolt: Ang isang limit na device ay nakatakda sa dulo ng pag-install upang maiwasan ang pangkalahatang pagdulas kahit na ang posisyon ay na-offset dahil sa pagtanda ng istruktura o lindol.

Ang "pangunahing istraktura na anti-fall system" na dobleng mekanismo ng seguro ay malapit sa konsepto ng kaligtasan ng sistema ng pag-akyat ng lubid sa isang tiyak na lawak. Kahit na ang pinakamasama mangyari, hindi ito mawawala sa kontrol.

Ang magaan na materyal ay susi din sa kaligtasan

Huwag magkamali na isipin na "ang mabigat ay ligtas". Sa high-rise use scenario, ang magaan at mataas na lakas na materyales ay isang mas makatwirang pagpipilian. Sa kasalukuyan, ang mainstream balcony PV mounting ay kadalasang gumagamit ng mga sumusunod na materyales:

* Mataas na lakas ng aluminyo haluang metal (tulad ng 6063-T5): mababang density, mataas na lakas, mahusay na paglaban sa kalawang, na angkop para sa pangmatagalang pagkakalantad sa panlabas na kapaligiran;

* Hot-dip galvanized carbon steel: pagkatapos ng espesyal na anti-corrosion treatment, mayroon itong parehong bentahe sa timbang at lakas at malawakang ginagamit sa pangunahing load-bearing frame;

* Mga fastener na hindi kinakalawang na asero: napakalakas na kakayahan sa anti-corrosion, ang mga pangunahing bahagi ay hindi madaling kalawangin at alisan ng tubig;

Sa pamamagitan ng kumbinasyon ng pagpili ng materyal at structural optimization, ang balcony PV system ay maaaring mapanatili ang lakas habang iniiwasan ang mga hindi kinakailangang karagdagang load sa gusali, na isang balanse sa pagitan ng kaligtasan at pagiging praktikal.

Parehong aesthetics at pagiging praktikal: malakas na pagsasama ng arkitektura

Habang pumapasok ang mga photovoltaic ng balkonahe sa buhay ng mga residente sa lunsod, bilang karagdagan sa kahusayan sa pagbuo ng kuryente at kaligtasan ng pag-install, isa pang "stumbling block" na hindi maaaring balewalain ay ang problema sa hitsura.

Sa moderno cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Mula sa "istilong pang-industriya" hanggang sa "wika sa arkitektura"

Ang maagang balcony photovoltaic bracket system ay kadalasang nagmula sa mga pang-industriyang eksena, na nagsusumikap sa lakas at paggana, ngunit hindi pinapansin ang visual na karanasan ng kapaligiran ng tirahan. Ang makapal na frame ng bakal, magulong mga kable, at nakalantad na mga bahagi ay hindi lamang hindi magandang tingnan, ngunit madalas ding humahantong sa pagharang sa ari-arian o mga hindi pagkakaunawaan sa kapitbahayan.

Upang malutas ang problemang ito, ang mga modernong balcony photovoltaic bracket system ay unti-unting nagpapakilala ng "arkitektural na wika":

* Mga simpleng linya at magaan na istraktura: Ang pangkalahatang hugis ay may posibilidad na maging minimalist, iniiwasan ang mga kumplikadong istruktura ng krus, upang hindi masabi ng mga tao mula sa malayo na "ito ay isang photovoltaic system";

* Nakatagong bolt at pressure strip na disenyo: Sa pamamagitan ng pagtatago ng mga punto ng koneksyon at mga pressure plate, nananatili ang malinis at maayos na hitsura;

* Uniform color treatment: Ang ibabaw ng bracket ay gumagamit ng matte grey, silver white, black at iba pang mga kulay na malapit sa facade ng gusali, na hindi biglaan at hindi nangingibabaw;

* Pagkasyahin ang geometry ng balkonahe: Ayon sa karaniwang aspect ratio ng balkonahe, kapal ng rehas, istilo ng sulok at iba pang mga prefabricated na bracket form, maaari itong "isama" pagkatapos ng pag-install.

Ang pagbabagong ito mula sa "wika sa pagmamanupaktura" patungo sa "wika sa arkitektura" ay isang mahalagang hakbang para sa mga photovoltaic ng balkonahe upang tunay na maisama sa mga pamumuhay ng mga residente.

Hindi nakikitang disenyo ng bracket: "nawawala" ang mga kagamitan sa pagbuo ng kuryente

Upang higit na mabawasan ang pakiramdam ng kagamitan, ang iba't ibang "hindi nakikita" na mga konsepto ng disenyo ay pinagtibay sa istraktura ng bracket upang gawing visually ang photovoltaic system na mahina hangga't maaari:

1. Naka-fold na gilid na naka-embed na disenyo: Matapos ang bracket main beam ay nakakabit sa guardrail o dingding, ang gilid ay nakatiklop sa nakapirming istraktura, at halos walang halatang protrusion mula sa malayo.

2.Hollow lightweight skeleton: Ang tradisyunal na selyadong backplane ay kinansela, at ang guwang na istraktura ay pinagtibay upang mabawasan ang timbang at mabawasan ang sagabal, na ginagawang mas "transparent" ang mga bahagi.

3.Modular integrated molding: Ang orihinal na nakalantad na mga cable at connectors ay isinama sa bracket skeleton, at ang "machine room feeling" na dulot ng mga nakalantad na linya ay iniiwasan sa pamamagitan ng integrated packaging.

4.Asymmetric tilt angle optimization: Para sa mga balkonaheng may iba't ibang hilaga-timog at silangan-kanlurang oryentasyon, isang asymmetric na disenyo ang pinagtibay upang gawing mas natural ang anggulo ng pagtabingi ng bahagi sa istraktura at bumuo ng tuluy-tuloy na ugnayan ng extension sa dingding.

Ginagawa ng mga disenyong ito ang balkonaheng photovoltaic na hindi na isang "power station na nakasabit sa labas ng bintana", ngunit isang bahaging nakatago sa eksena ng buhay, na isinasaalang-alang ang parehong function at kagandahan.

Pag-aangkop sa mga ultra-manipis na photovoltaic panel: ang pagiging manipis ay isa ring uri ng kagandahan

Ito ay hindi sapat para sa bracket upang magmukhang maganda, ang mga bahagi mismo ay dapat ding sumunod. Ang bagong henerasyon ng mga sistema ng balkonahe ay karaniwang gumagamit ng mga ultra-manipis, translucent o ganap na itim na mga photovoltaic panel, na mas malapit sa "mga materyales sa gusali" sa halip na "kagamitan sa pagbuo ng kuryente" sa mga tuntunin ng visual na expression.

Mga ultra-manipis na bahagi ng salamin (3\~4mm): Ang kapal ay humigit-kumulang 40% na mas mababa kaysa sa mga tradisyonal na bahagi, at ang visual pressure ay mas mababa pagkatapos ng pag-install, na angkop para sa mga railing ng balkonahe o mga cantilever na dingding.

Mga translucent na bahagi: Ang ilang mga lugar ay light-transmissive, upang ang balkonahe ay mapanatili pa rin ang mga natural na channel ng liwanag, na isinasaalang-alang ang pagtatanim, bentilasyon at pag-iilaw.

Pinagsamang mga itim na bahagi: Gamit ang mga all-black frame at non-reflective coatings, ang pangkalahatang dark mirror texture ay perpektong tumutugma sa modernong residential exterior glass o metal na facade.

Matapos maitugma ang mga sangkap na ito sa bracket, ang hitsura ay halos tulad ng isang piraso ng pandekorasyon na salamin o windbreak, sa halip na isang tradisyonal na "solar panel", na mas madaling tanggapin ng mga residente, ari-arian at arkitekto.

Epekto sa lipunan ng pagsasama-sama ng arkitektura

Ang pag-upgrade ng hitsura ng mga photovoltaic system ng balkonahe ay hindi lamang isang aesthetic na isyu, kundi isang praktikal na puwersa sa pagmamaneho. Maraming mga urban pilot project ang natagpuan na:

* Ang hitsura ay coordinated, at ang pagtanggap ng mga residente ay tumaas ng humigit-kumulang 60%;

* Ang pamamahala ng ari-arian ay hindi na mahigpit na sumasalungat, at ang saloobin ng pagsuporta sa pag-install ay mas positibo;

* Sinimulan ng mga taga-disenyo ng arkitektura na aktibong isaalang-alang ang "naka-embed" na solusyon ng mga bahagi ng photovoltaic at isama ang mga ito sa istraktura ng gusali.

* Kapag nagbago na ito mula sa "mamaya na panlabas na plug-in" patungo sa "bahagi ng gusali", ang mga photovoltaic ng balkonahe ay magagawang lumipat mula sa isang maliit na kusang pag-install patungo sa isang malakihang urban na layout.
