ROOF PV MOUNTING SYSTEM

Mga ideya sa disenyo at pagsasanay sa engineering ng bubong na pag -mount ng system sa ipinamamahaging photovoltaics

Ang papel at pagganap na pagpoposisyon ng bubong na sistema ng pag -mount ng bubong
Ang roof photovoltaic bracket not only serves as the installation platform for photovoltaic modules, but also needs to meet the following core functions:
*Structural fixation: Reliably fix the photovoltaic modules on the roof surface to prevent displacement or falling off caused by external forces such as wind load and snow load;
*Angle adjustment: By reasonably setting the inclination angle and direction, the light receiving efficiency is improved, thereby increasing the power generation;
*Adapt to the roof structure: cope with different roof forms such as concrete, color steel tiles, glazed tiles, etc., to achieve stable connection;
*Anti-seepage at anti-corrosion: tiyakin na ang bubong ay hindi nasira at pigilan ang kaagnasan at oksihenasyon sa pangmatagalang mga panlabas na kapaligiran;
*Easy to install and maintain: The structural design must take into account the efficiency of on-site assembly and the convenience of later operation and maintenance.
Ang Dongsheng New Energy ay gumagamit ng ROOF PV MOUNTING SYSTEM as the basic support unit, and designs it from multiple dimensions of structural performance, material technology and use environment, striving to achieve a balance between the safety and economy of the overall system.

Ang disenyo ng pag -uuri ng system para sa iba't ibang mga uri ng bubong
Dahil sa mga makabuluhang pagkakaiba sa mga istruktura ng bubong, ang sistema ng bracket ay kailangang maiuri sa mga eksena sa simula ng disenyo. Ang Taizhou Dongsheng New Energy ay nagtatag ng isang sistema ng solusyon ng bracket para sa mga sumusunod na tipikal na uri ng bubong:

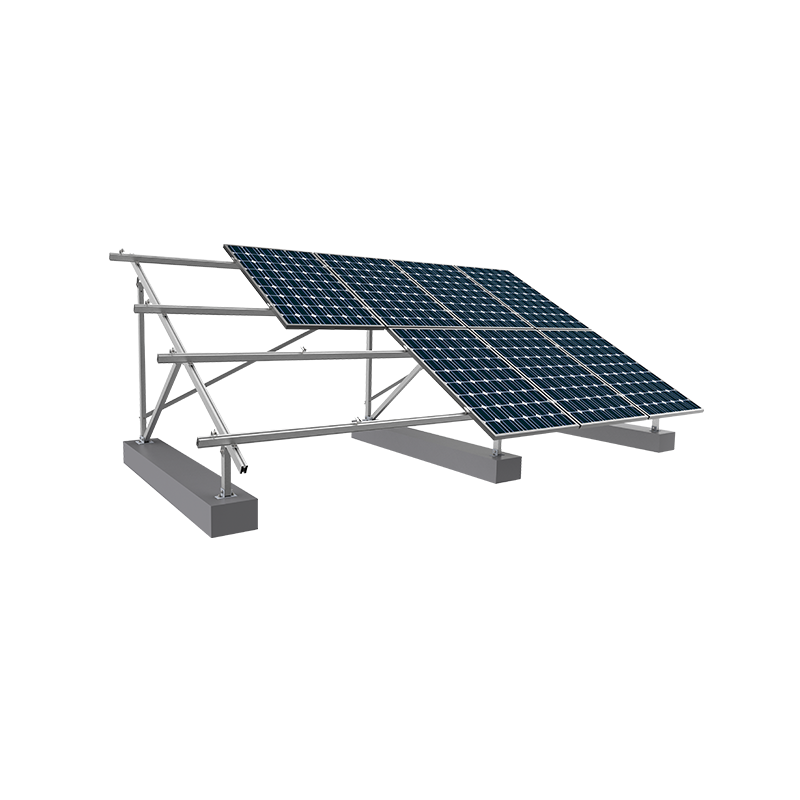

Ang konkretong flat bubong bracket system
* Dalawang istruktura, naayos at nababagay: gamit ang semento ng pier counterweight, pagpapalawak ng bolt fuel o kemikal na anchor bolt reinforcement;
* Pinagsamang disenyo ng base at dayagonal beam na istraktura: pinahusay na katatagan;
* Angkop para sa pinakamainam na pagkahilig sa timog na nakaharap sa timog: I-maximize ang paggamit ng ilaw.

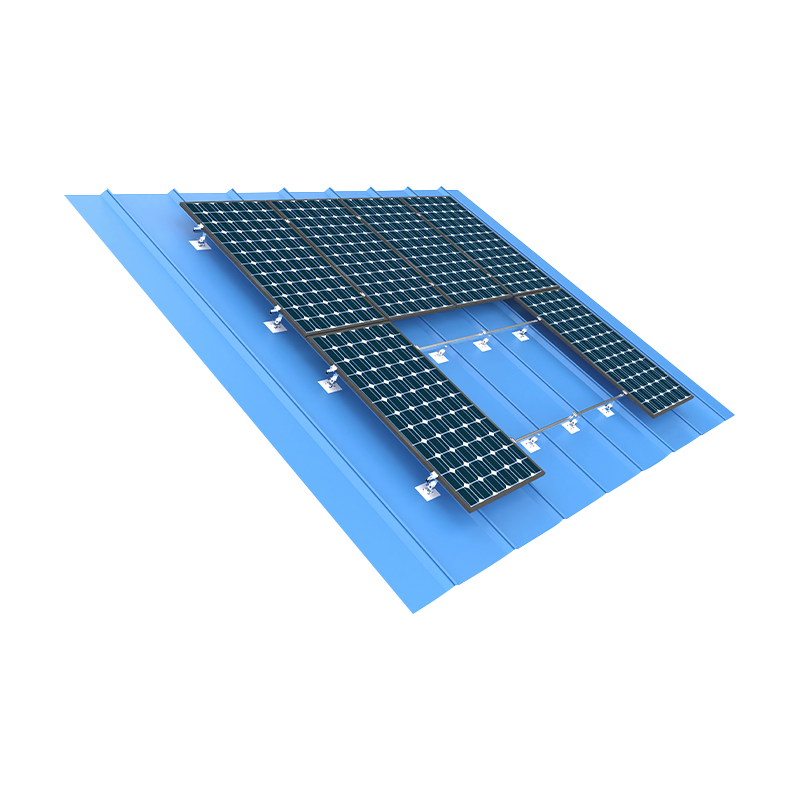

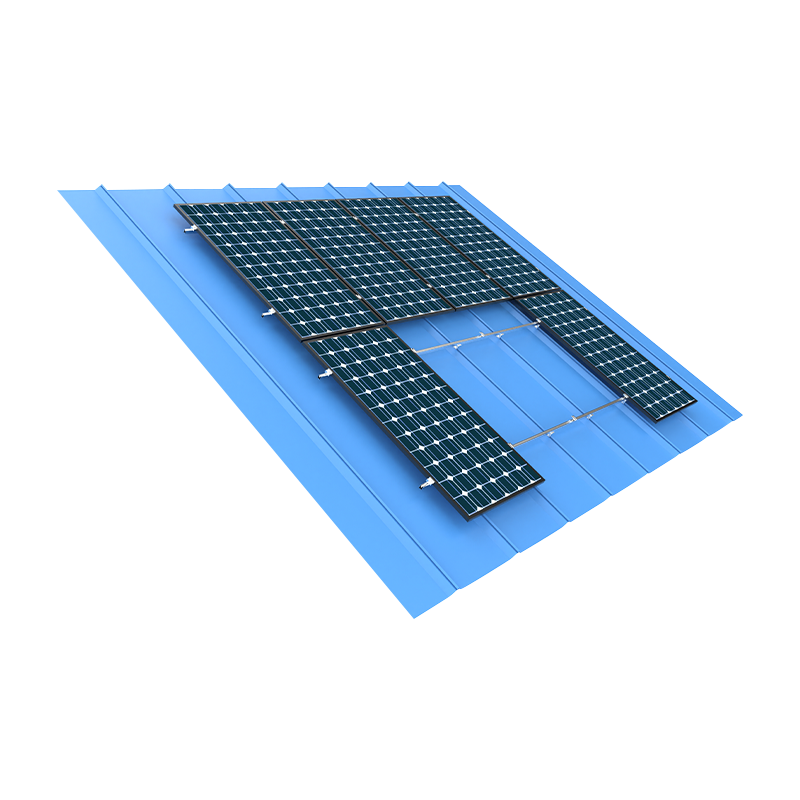

Kulay ng bakal na tile bubong bracket system
* Solusyon ng Koneksyon ng Clamp-type: Iwasan ang perforating ng bubong at bawasan ang panganib ng pagtagas ng tubig;
* Modular na kumbinasyon ng pahalang at patayong mga beam: maginhawa para sa mga manggagawa na mabilis na magtipon;
* Magaan na Mga Materyales: Bawasan ang pag -load sa bubong habang isinasaalang -alang ang kaligtasan sa istruktura.

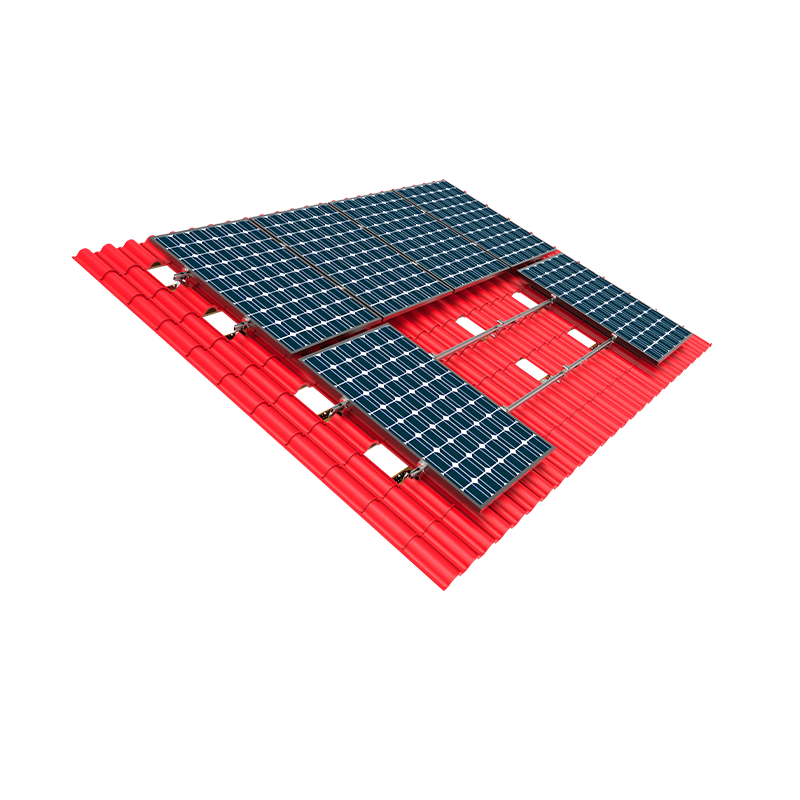

Tile Roof PV Pag -mount System
* Disenyo ng Pag-aayos ng Hook-type: umangkop sa iba't ibang mga uri ng tile tulad ng mga glazed tile, maliit na berdeng tile, atbp;
* Paraan ng suporta sa point: Protektahan ang orihinal na istraktura ng bubong at pagbutihin ang kapasidad ng bentilasyon;
* Mga hindi tinatagusan ng tubig na mga bahagi ng istruktura na tumutugma: Bawasan ang panganib ng pagtagos ng tubig sa ulan.
Each system is customized according to the actual roof structure, geographical location wind pressure, installation density and other conditions to ensure the safety and service life of the project.

Materyal na teknolohiya at disenyo ng proteksyon sa ibabaw
The roof bracket is exposed to the external environment for a long time, and factors such as wind, rain, ultraviolet rays and pollution can easily cause corrosion and aging. Samakatuwid, ang pagiging maaasahan ng mga materyales at paggamot sa ibabaw ay direktang nakakaapekto sa buhay ng system. Ang Dongsheng New Energy ay nagpatibay ng mga sumusunod na pamantayan sa pagpili at proseso ng materyal:
*Aluminum alloy bracket (6005-T5): It has the characteristics of high strength, light weight, corrosion resistance, etc., suitable for light load requirements of roofs;
*Hot-dip galvanized steel: Commonly used in industrial roof systems that require higher strength, and the thickness of the galvanized layer meets the national standard anti-corrosion requirements;
*Hindi kinakalawang na mga konektor ng bakal: Ginamit para sa mga bolts, kawit, clamp at iba pang mga bahagi upang matiyak ang matatag na koneksyon;
*Anodizing treatment/hot-dip galvanizing process: Extend the surface corrosion resistance life, especially suitable for seaside, high humidity and other areas.
All materials of Taizhou Dongsheng New Energy have passed ISO quality system certification, and a strict incoming material inspection and batch control mechanism has been established to ensure product consistency.

Pinagsamang konsepto ng disenyo: mula sa paunang survey hanggang sa pagpapanatili ng paglaon
Dongsheng New Energy adheres to the integrated service concept in the roof support system, covering the entire process of the photovoltaic support life cycle:
Paunang yugto: Pagsusuri ng Survey at Structural
* Kumuha ng diagram ng istraktura ng bubong, materyal, at kapasidad ng pagdadala sa pamamagitan ng on-site na survey ng patlang;
* Pagsamahin ang presyon ng hangin at data ng pag -load ng niyebe upang maisagawa ang istruktura na simulation at pagsusuri ng lakas;
* Mga guhit ng konstruksyon ng output, mga libro ng pagkalkula ng pagkarga at mga bayarin ng mga materyales.
Mid-Term Stage: Guidance ng Supply at Pag-install
* Magbigay ng pre-binuo na modular na sistema ng suporta upang mabawasan ang kahirapan ng manu-manong pagpupulong sa site;
* Package at supply ayon sa site ng konstruksyon upang mapabuti ang kahusayan ng layout;
* Magbigay ng remote na gabay sa teknikal o pagpapadala ng mga inhinyero sa site upang matulungan ang mga yunit ng konstruksyon sa matagumpay na pagkumpleto ng pagpupulong.
Late Stage: System Inspection and Maintenance Support
* Magbigay ng regular na mga mungkahi sa pag -iinspeksyon ng istruktura;
* Ipanukala ang mga siklo ng pagpapanatili at mga pamamaraan ng pagpapanatili para sa iba't ibang mga materyales at pamamaraan ng koneksyon;
* Itaguyod ang mga teknikal na file ng customer upang mapadali ang kasunod na pagsubaybay at kapalit ng sangkap.

Pagsasanay sa proyekto at puna ng customer upang makaipon ng karanasan
Since its establishment in 2009, Taizhou Dongsheng New Energy has undertaken thousands of rooftop photovoltaic projects at home and abroad, including:
*Mga Proyekto ng Photovoltaic ng Industrial Park Rooftop;
*Ang mga solar na bubong ng mga pampublikong gusali tulad ng mga paaralan at ospital;
*Residential na ipinamamahagi ng mga photovoltaic na proyekto;
*Mga Customized Bracket Solutions para sa mga proyekto sa rooftop ng pabrika sa ibang bansa.
Through actual engineering verification, Dongsheng has continuously improved design standards, improved installation efficiency, and optimized material ratios and connection structures, forming a complete set of scalable design and construction systems.

Mga direksyon sa hinaharap at mga direksyon sa pag -optimize ng system
With the continuous increase in distributed photovoltaic policies and the improvement of building energy-saving standards, rooftop photovoltaic bracket systems are showing the following development trends:
*Magaan na Pag-unlad: Bawasan ang timbang na istruktura sa pamamagitan ng mga bagong materyales na haluang metal o mga materyal na composite na may mataas na lakas;
*Intelligent selection platform: Future bracket selection will rely on digital building model and load simulation software to automatically generate structural design;
*Ang pinagsamang disenyo na may istraktura ng gusali: Ang sistema ng BIPV ay nangangailangan ng mga bracket na isinasaalang -alang ang parehong mga aesthetics at hindi tinatagusan ng tubig na kakayahan;
*Green Production and Recycling: Ang materyal na pag -recycle at berdeng teknolohiya sa pagmamanupaktura ay magiging mga umuusbong na alalahanin.
Taizhou Dongsheng New Energy continues to invest in research and development, and continuously optimizes system reliability, adaptability and installation convenience to support the implementation of more diversified rooftop projects.

Paano Balansehin ang Kahusayan sa Pag -install at Kaligtasan ng Operasyon sa Rooftop PV Mounting System

Kahulugan at pag -andar ng sistema ng pag -mount ng bubong na PV
The ROOF PV MOUNTING SYSTEM ay isang istraktura ng pag -install na nag -aayos ng mga module ng solar cell sa bubong. Ang mga pangunahing pag -andar nito ay kasama ang:
*Fixing and supporting function: ensuring the structural stability of photovoltaic modules under natural conditions such as wind load and snow load;
*Anggulo ng pag -optimize ng anggulo: pagpapabuti ng kahusayan sa pagtanggap ng ilaw sa pamamagitan ng pag -aayos ng pagkahilig ng mga module;
*Pag-andar ng Proteksyon ng Structural: Pagbabawas ng pinsala ng panlabas na kapaligiran sa photovoltaic system at tinitiyak ang pangmatagalang operasyon;
*Cooperative building adaptability: the bracket design needs to fully consider factors such as the building material, load-bearing capacity and drainage structure.
Dongsheng New Energy's roof bracket system takes into account factors such as structural mechanics, photovoltaic power station efficiency, and on-site construction convenience, and promotes it to form a systematic solution in multiple roof applications.

Ang mga solusyon sa system ng bracket na naaayon sa iba't ibang mga uri ng bubong
Ang mga bubong ay magkakaiba, at ang iba't ibang mga istruktura ng gusali ay may iba't ibang mga kinakailangan sa disenyo para sa mga bracket. Pinagsasama ng Dongsheng New Energy ang mga materyales sa bubong at mga kinakailangan sa pag -load upang maibigay ang mga sumusunod na tipikal na solusyon sa system ng bracket:
Ang konkretong flat bubong bracket system
*Ang nakapirming istraktura ay pangunahing ginagamit, at ang mga bolts ng pagpapalawak ay madalas na ginagamit para sa pag -angkla o counterweight pier para sa pag -aayos;
*Ang anggulo sa pagitan ng bracket at ang sangkap ay nababagay, na angkop para sa layout ng pagkahilig sa timog;
*Ang mga pagsasaalang-alang sa disenyo ng hangin na lumalaban, ayon sa paraan ng pag-aayos ng coefficient ng pag-load ng hangin na paraan ng pag-aayos ng bahagi;
*Angkop para sa mga pang-industriya na parke, mga gusali ng opisina at mga pampublikong gusali ng bubong, maginhawa para sa malakihang pag-install.
Kulay na sistema ng bubong na bubong ng bubong ng bubong
*Gumamit ng mga espesyal na clamp upang magkasya sa mga corrugated tile upang maiwasan ang pagtagos sa istraktura ng bubong at bawasan ang panganib ng pagtagas ng tubig;
*Ang modular na disenyo ng mga beam at paayon na mga beam ay angkop para sa mga tile ng iba't ibang mga pagtutukoy;
*Angkop para sa mga light na istraktura ng bakal na istraktura tulad ng mga pabrika at mga bodega ng logistik, na may mababang mga kinakailangan para sa pagdadala ng bubong.
Glazed tile/tile bubong bracket system
*Customized Hook Installation System upang makamit ang isang matatag na koneksyon na may mga tile;
*Ang suporta sa point contact ay ginagamit upang mabawasan ang pinsala sa mga orihinal na tile;
*Waterproof measures are required to ensure that the overall waterproof performance of the roof is not reduced after the components are installed.
Dongsheng New Energy ensures that different types of roofs can match the appropriate bracket system through on-site survey and customized design, improving installation adaptability and system stability.

Mga puntos sa disenyo ng materyal at istruktura
Roof brackets are exposed to outdoor environments for a long time and must have the basic properties of corrosion resistance, aging resistance and high strength. Ang Dongsheng New Energy ay sumunod sa mga sumusunod na prinsipyo sa disenyo ng materyal at istruktura:
Mga Pamantayan sa Pamantayan sa Pagpili
Aluminyo alloy bracket (tulad ng 6005-T5): Angkop para sa mga bubong na sensitibo sa timbang na may malakas na paglaban sa kaagnasan;
Hot-dip galvanized carbon steel brackets: Angkop para sa mga eksena na nangangailangan ng mataas na paglaban ng pag-load ng hangin at mataas na katigasan;
Hindi kinakalawang na asero na mga fastener (tulad ng 304/316): Pagandahin ang paglaban ng kaagnasan ng mga konektor sa mataas na mga kapaligiran ng kahalumigmigan.

Paggamot sa ibabaw at disenyo ng paglaban sa kaagnasan
*Anodizing (para sa aluminyo haluang metal) o hot-dip galvanizing (para sa bakal);
*Ang karaniwang kapal ng patong ay kinokontrol sa saklaw ng 60-80μm upang madagdagan ang panahon ng paglaban ng kaagnasan;
*Ang disenyo ng Bolt at Connector Sealing Ring upang maiwasan ang pag -ulan mula sa pagtagos at pag -corroding ng base ng tornilyo.
Through scientific material selection and structural protection design, the service life of the bracket system can reach more than 20 years, which basically matches the operation cycle of photovoltaic modules.

Pinagsamang proseso ng serbisyo ng system
Dongsheng New Energy not only provides products, but also builds an integrated service system covering the entire project cycle, forming a closed-loop support from early planning to later maintenance:
Survey ng site at pagbabalangkas ng plano
*Pinagsama sa mga guhit ng istraktura ng bubong at sinusukat na data;
*Magsagawa ng presyon ng hangin, pagkalkula ng pag -load ng niyebe at kunwa ng kunwa;
*Output layout ng bracket at mga guhit ng konstruksyon.
Materyal na pagtutugma at gabay sa konstruksyon
*Ang lahat ng mga sangkap ay binibilang at inuri bago umalis sa pabrika;
*Magbigay ng detalyadong mga manu-manong pag-install at mga mungkahi sa konstruksyon sa site;
*Magpadala ng mga inhinyero sa site upang gabayan ang proseso ng pag -install kung kinakailangan.
Ang suporta at pagpapanatili at suporta pagkatapos ng benta
*Magbigay ng pang -araw -araw na mga mungkahi sa inspeksyon at pagpapanatili;
*Ganap na magbigay ng mga ekstrang bahagi at suportahan ang mabilis na kapalit;
*Itaguyod ang mga file ng proyekto ng customer upang mapadali ang pangmatagalang teknikal na pagsubaybay at pagsusuri ng feedback.
Ang Dongsheng New Energy ay nakasalalay sa maraming taon ng karanasan sa proyekto upang mapalawak ang sistema ng bubong ng bubong mula sa "solong supply ng produkto" hanggang sa "pangkalahatang paghahatid" upang mabawasan ang mga gastos sa koordinasyon ng proyekto para sa mga customer.

Project Practice Case Accumulation at Technical Feedback
Ang Dongsheng New Energy ay lumahok sa isang malaking bilang ng mga aktwal na proyekto, na sumasaklaw:
*Pang -industriya na bubong ng halaman sa Jiangsu, Anhui, Shandong at iba pang mga rehiyon;
*Mga proyekto sa pag -install ng Photovoltaic sa mga lugar ng tirahan sa lunsod;
*Mga proyekto ng Solar Power Station sa mga bubong ng mga pampublikong gusali;
*Pagtustos ng mga bahagi ng bubong ng bubong ng bubong sa mga order sa ibang bansa.
Ang mga praktikal na data na ito ay nagbibigay ng suporta sa data at teknikal na puna para sa Dongsheng upang patuloy na ma-optimize ang mga solusyon sa disenyo, mapabuti ang mga detalye ng proseso, at mapahusay ang mga kakayahan sa pagbagay sa site.

Pag -unlad ng takbo ng bubong ng bracket system
Sa patuloy na pagpapalawak ng photovoltaic market at ang patuloy na ebolusyon ng mga pagtutukoy sa gusali, ang sistema ng bubong ng bubong ay nagpapakita ng mga sumusunod na uso:
*Pagsasama ng istruktura: Sa hinaharap, ang bracket ay pantay na mabuo kasama ang mga materyales sa gusali ng bubong upang mabawasan ang gastos sa paglaon;
*Pang -industriya ng pagpupulong: Pagbutihin ang kahusayan sa pagpupulong sa pamamagitan ng pamantayan at modular na produksiyon;
*Intelligent Design Platform: Gumamit ng mga digital na modelo at mga sistema ng BIM para sa awtomatikong pagpili at pagsusuri ng mekanikal;
*Konsepto ng Green Manufacturing: Itaguyod ang paggamit ng mga recyclable na materyales at tumugon sa mga patakaran sa proteksyon sa kapaligiran.
*Ang Dongsheng New Energy ay aktibong naggalugad ng mga bagong materyales at iterating na disenyo ng istruktura upang makagawa ng maagang pag -aayos upang tumugon sa mga pagbabago sa merkado.
